电机驱动实现分析

  • stm32f103c8t6
  • 烧录器:J-Link Dp-link
  • stm32cubemx

分析

  • 实现与树莓派的I2C通信获取速度指令

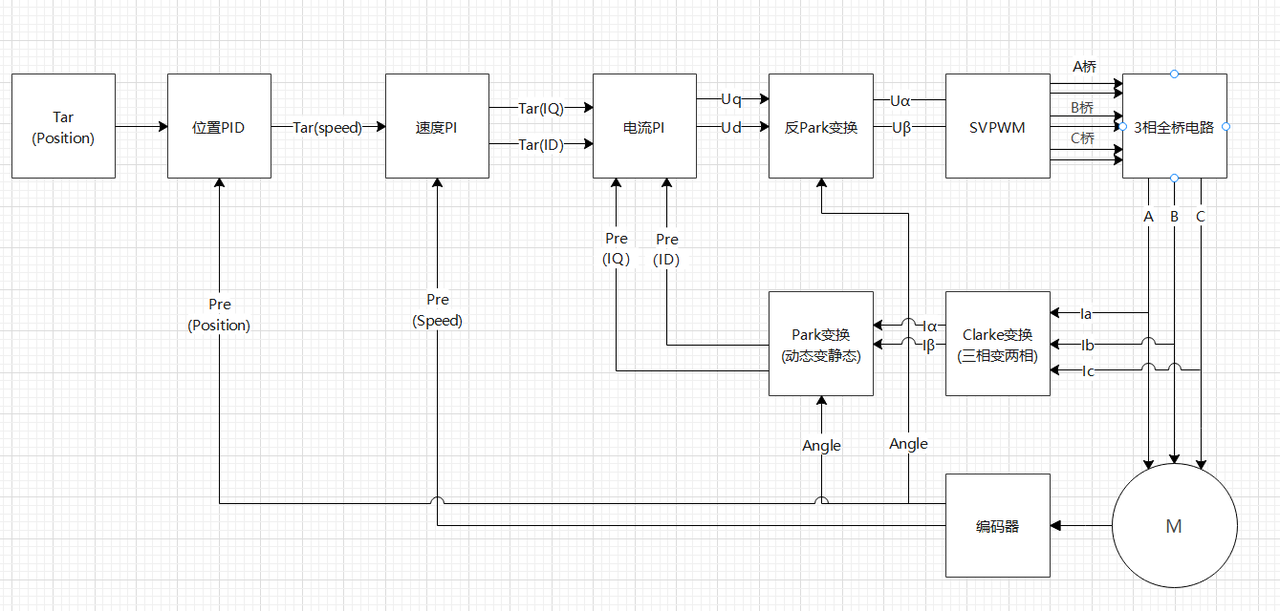

  • 通过FOC算法控制电机速度:
    • 实现与as5047的SPI通信获取编码器数值
    • 实现电流的采样,本质为电压,需要使用ADC模块
    • 实现SVPWM输出

1

上图中的速度控制不在考虑之内,通过编码器获得速度对速度进行控制即可,先实现电机的控制.

原理图

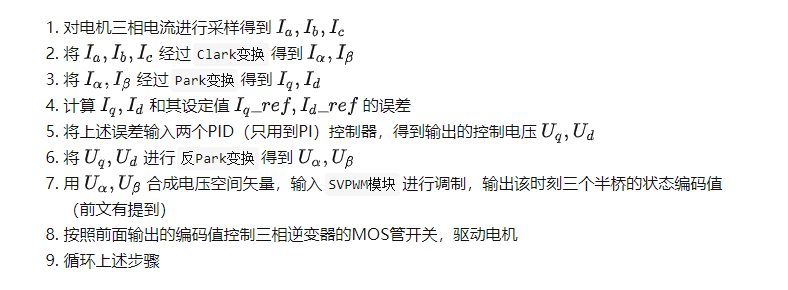

FOC控制

2

1.电流采样

一定有I_a+I_b+I_c=0,所以只需要获得其中两个

实际PCB设计电路的时候:开尔文接法(Kelvin connections)

2.Clark变换

电流的方向定义应当是以流向中心为正方向,也即流入电机为正方向

三相坐标系:以\(I_a,I_b,I_c\)为基向量的坐标系

但实际上对于一个平面中的坐标系,只需要两个即可

定义新的\(\alpha,\beta\)坐标系

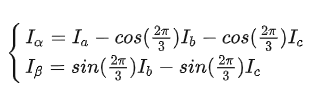

定义如下的基向量:

3

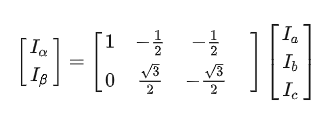

这个公式可能由于电流方向定义的不同正负号有所差别,下面矩阵定义的是更常见的形式,按照矩阵进行推导

(??????????这里的推导和代码中不一样)

4

5

6

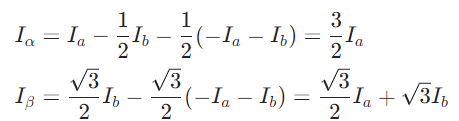

前面乘以\(\frac{2}{3}\)是等赋值变换,乘以\(\sqrt{\frac{2}{3}}\)是等功率变换,这里是等赋值变换,所以是:

7

这里和代码是能够对上的

经过上述操作后,少了一个控制变量????

3.Park变换

\(I_a,I_b,I_c\)是正弦波,\(I_{\alpha},I_{\beta}\)也为正弦波

\(\alpha,\beta\)坐标系旋转\(\theta\)\(\theta\)为电机电角度,得到\(d,q\)坐标系,

该坐标系随着转子旋转

8

9

电角度的测量

_normalizeAngle((shaft_angle + sensor_offset) * pole_pairs -zero_electric_angle)

上述中有多个变量

编码器获得的角度:angle,这里的角度可以经过一个低通滤波后用于其它的计算

轴角:shaft angle = angle * direction - sensor offset

direction:指顺时针还是逆时针,由于编码器安装不同,所以这里也可能不同

sensor offset:可能指编码器角度与电机机械角度的差值,如果不使用电机机械角度的话,这个值可能无关紧要

electric angle:每一对极所占的空间中的角度定义为360度电角度

电角度的计算:

electric_angle = normalize(angle * direction * pole_pairs - zero_electric_angle)

zero_electric_angle:相当于电角度在-90度时,编码器的值 为什么是-90度:因为磁场要超前转子90度,所以转子在-90度时期望磁场角度为0度

所以测量的方法为,使转子在电角度原点,然后测量编码器的值

具体操作为:

开环设置\(U_q=V,U_d=0\),电角度设置为-90度,测量此时编码器的值即为zero_electric_angle

电压的设置方法会让它与A相平行,然后由于电角度设置为-90,所以是落后A相90度

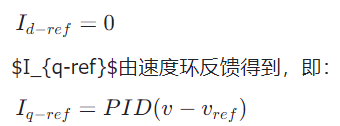

4. I_{d-ref},I_{q-ref} 的选取

上述两个变换的本质是将转子磁链进行了解耦,分为转子旋转的径向和切向两个方向

其中,\(I_q\)是期望力矩输出,是切向方向的;\(I_d\)是转子径向的,希望它为0

0

5.计算U_q,U_d

10

6. 反Park变换计算\(U_{\alpha},U_{\beta}\)

11

7.SVPWM模块

注意,这里没有使用反Clark模块输出三个电压,其原因为:

如果使用反Clark变换那么会得到3个正弦波输出的电压,实际上直接输出正弦波是很复杂的事情,所以使用SVPWM来代替正弦波

8.as5047相关

12

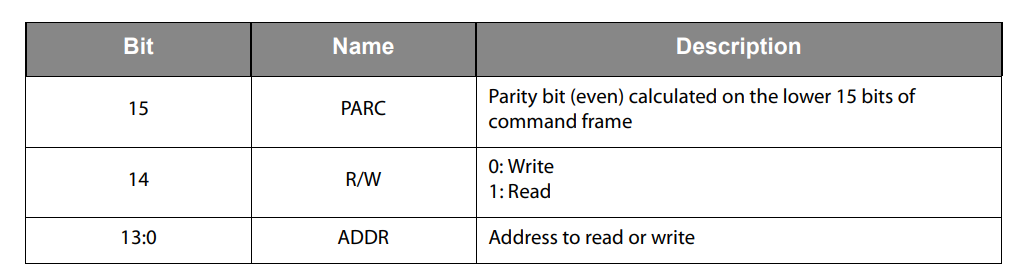

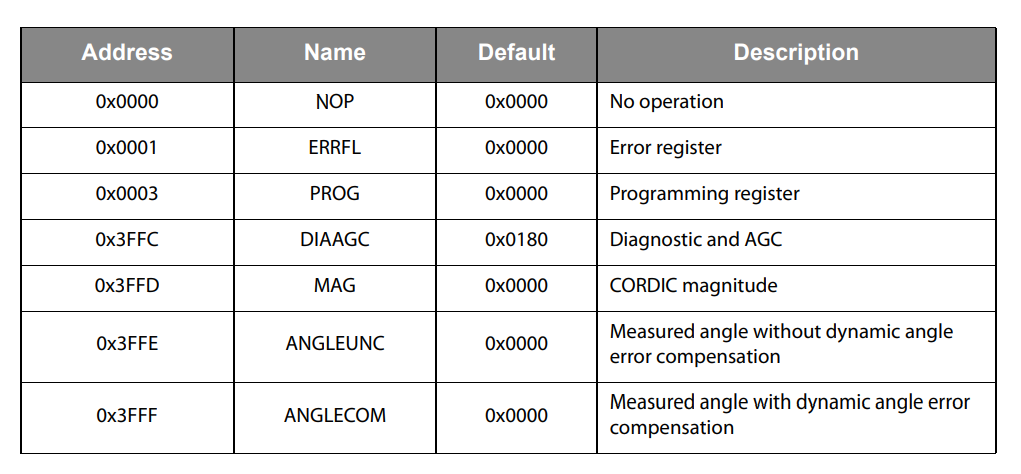

An SPI transaction consists of a 16-bit command frame followed by a 16-bit data frame.

13

14

I2C通信

I2C从机HAL库硬件中断接收实现方式主要参考:https://blog.csdn.net/weixin_42397123/article/details/110137296

I2C 总线必须外部上拉,猜测可能不上拉可能导致通信错误

树莓派内部有上拉

开发注意事项

目前i2c通信内容为:

00 ff xx xx xx xx ff

第一个字节可能是地址之类的,一定存在

第二个字节与第七个字节是校验位,为ff,后续还可以设计奇偶校验之类的

中间为float的4个字节

HAL_I2C_Slave_Receive_IT接收信息的大小为7

目前使用的USB转I2C调试工具使用方法参见相应手册,相关文档链接:https://pan.baidu.com/s/16rViJ_53XLI5BQ2qD5PWSw

目前i2c通信存在卡死的情况,在以下两种情况需要reset(DeInit然后Init):

  1. 校验位错误

  2. 每隔2s
